Audi quattro, les bases !

Matériel issu des fiches « autodidactiques » que VAG distribuait à ses concessions, celle-ci illustre la première version et est datée de février 1981. Le matériel que vous trouverez ici est donc la propriété de VAG et vous ne pouvez en aucun cas en faire commerce 😉

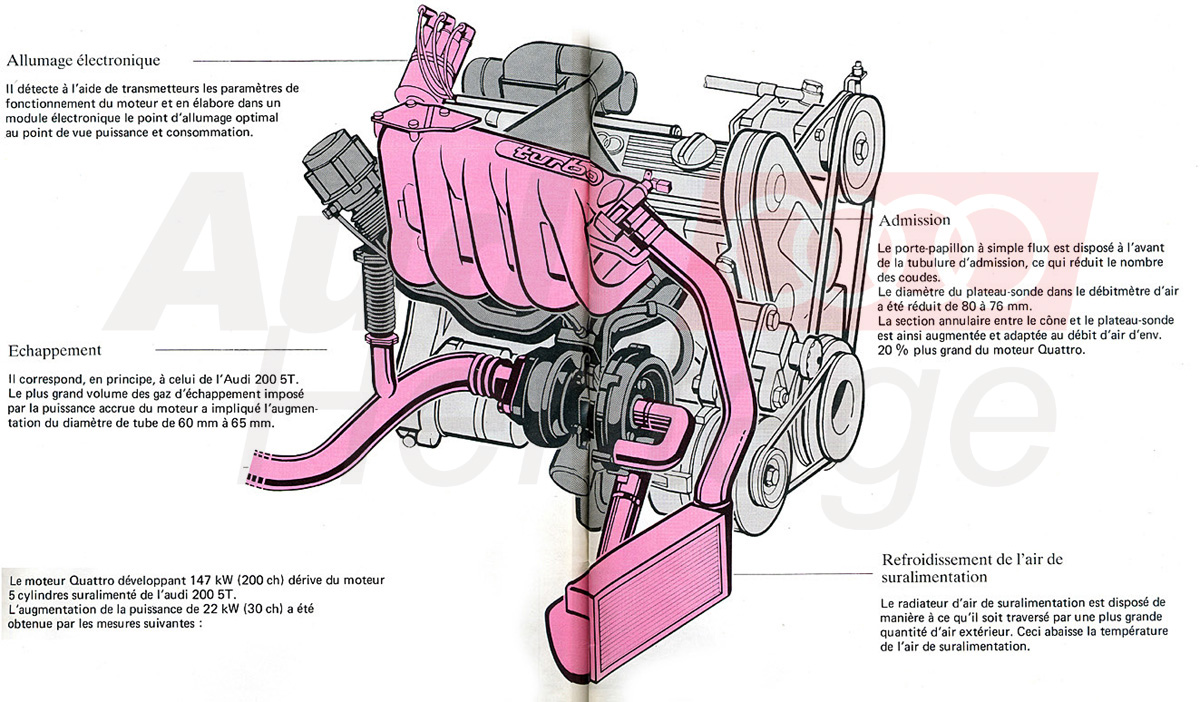

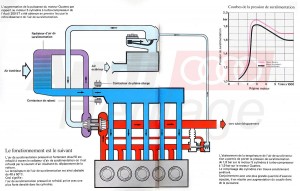

Le moteur de la quattro :                                                                                   Refroidissement de l’air de suralimentation :

ur-1ur-2

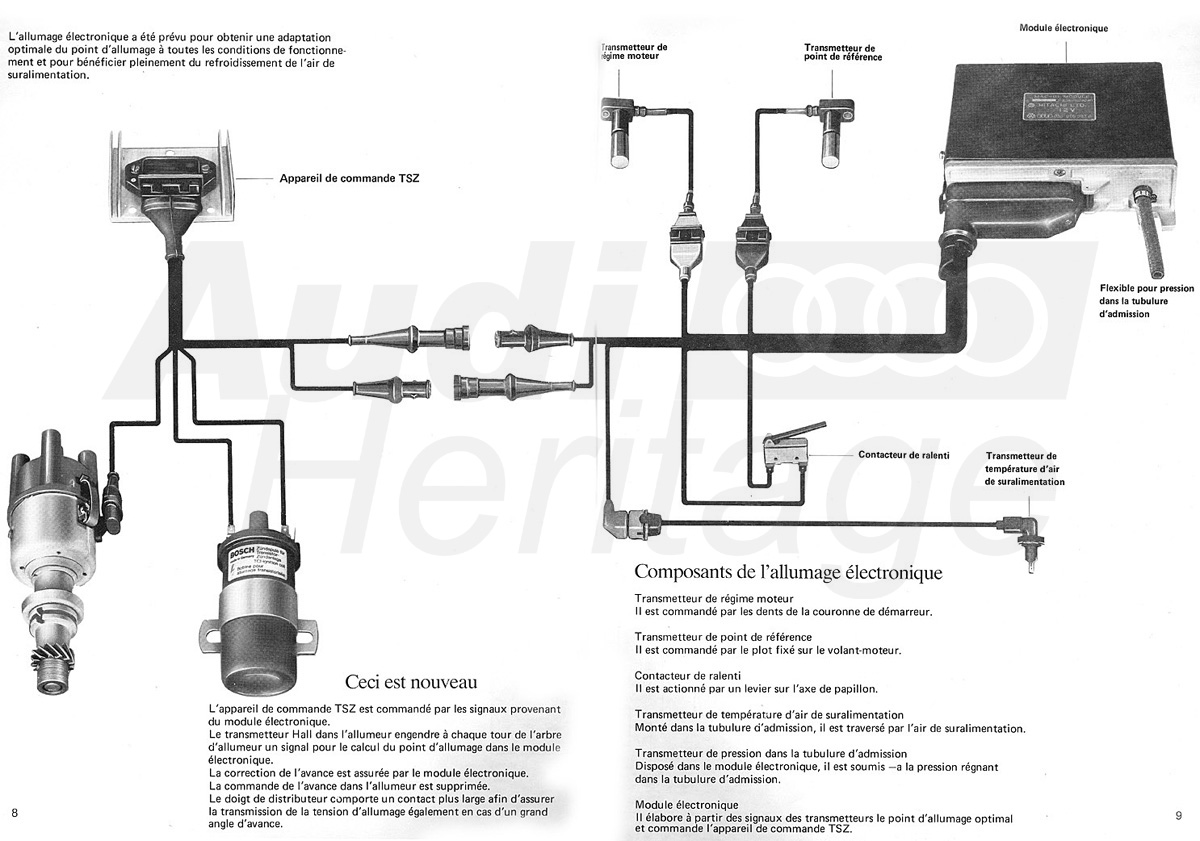

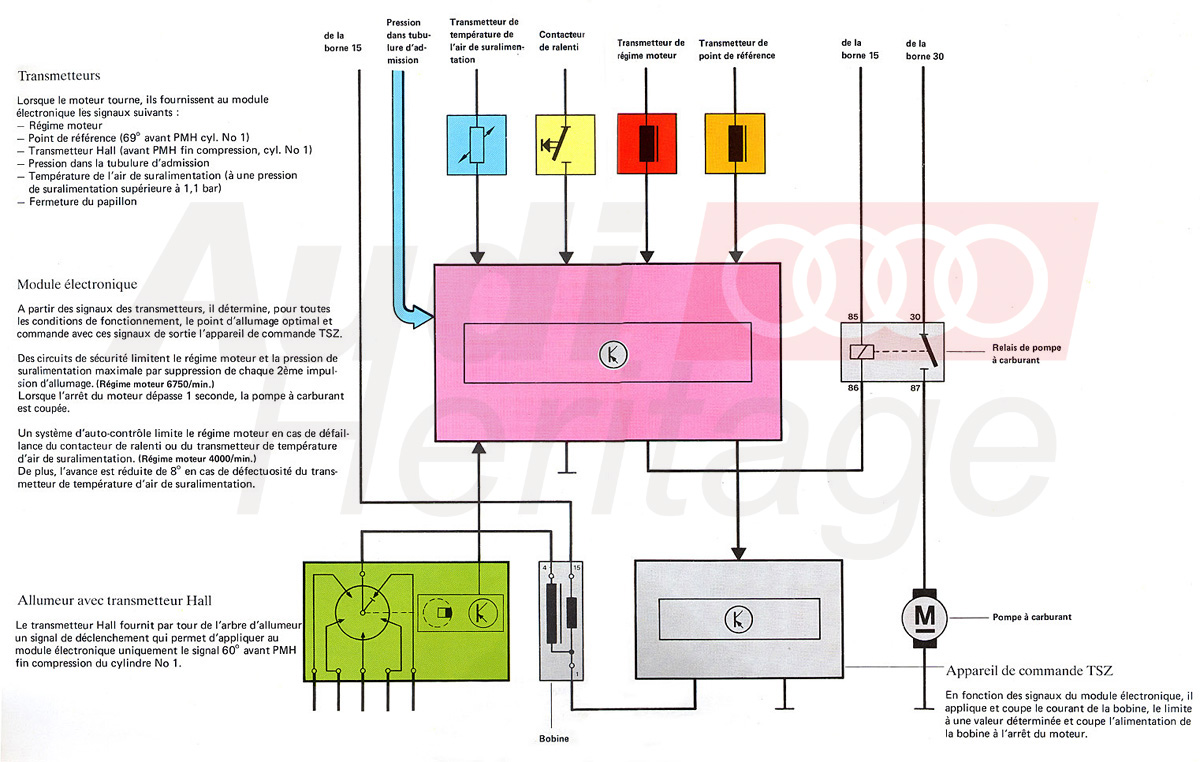

Allumage électronique :                                                                                      Fonctionnement :

ur-3ur-4

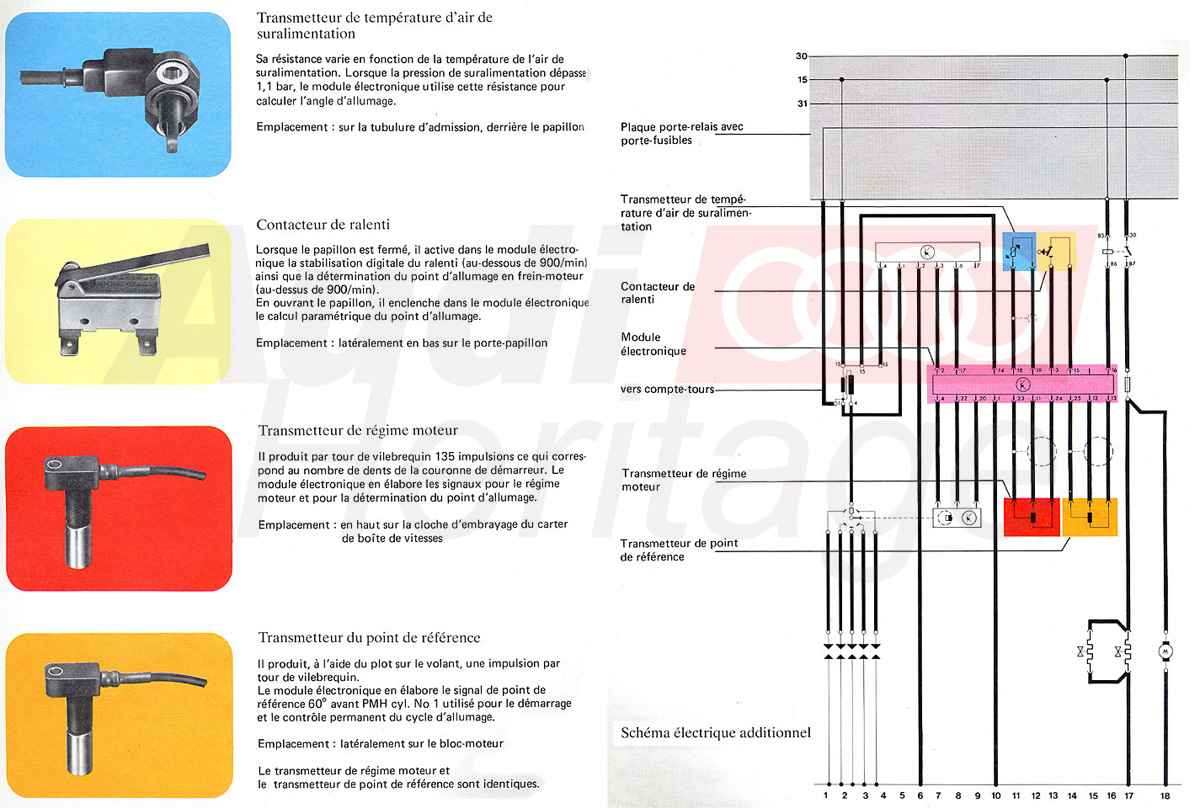

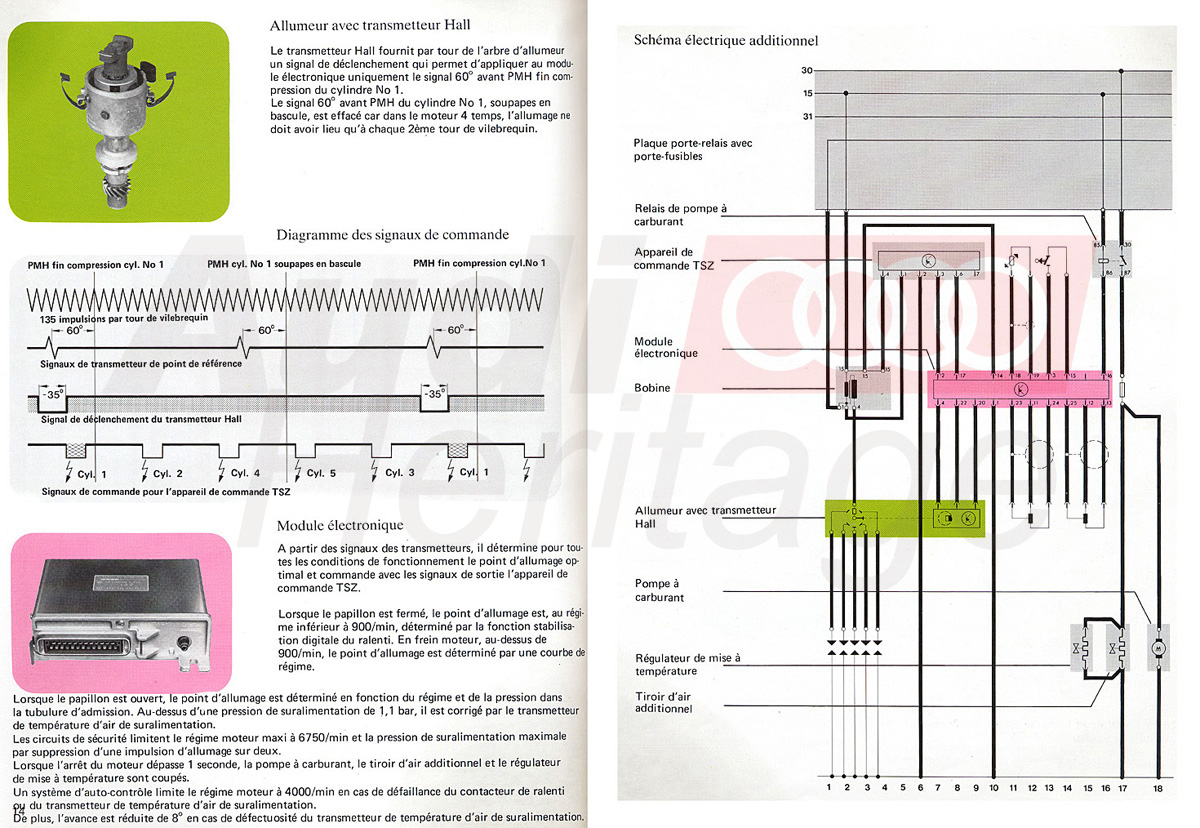

Transmetteurs :                                                                                                      Allumeur et module électronique :

ur-5ur-6

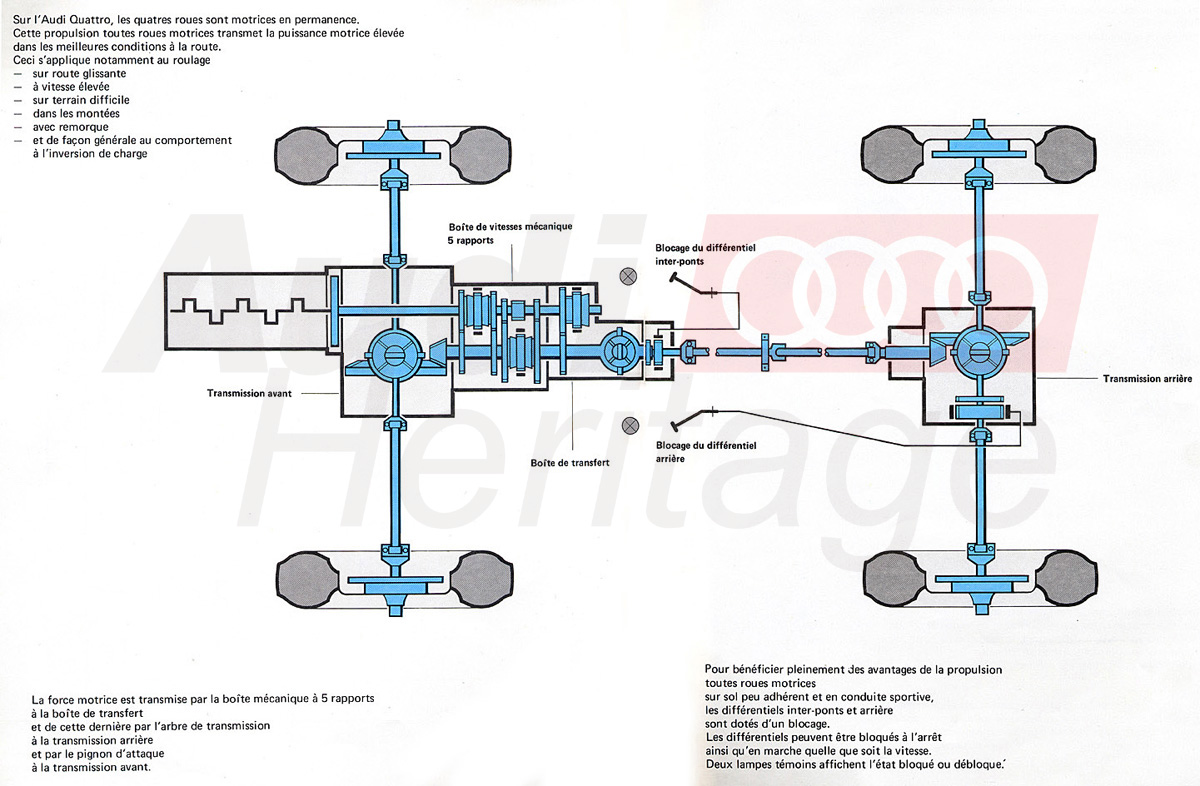

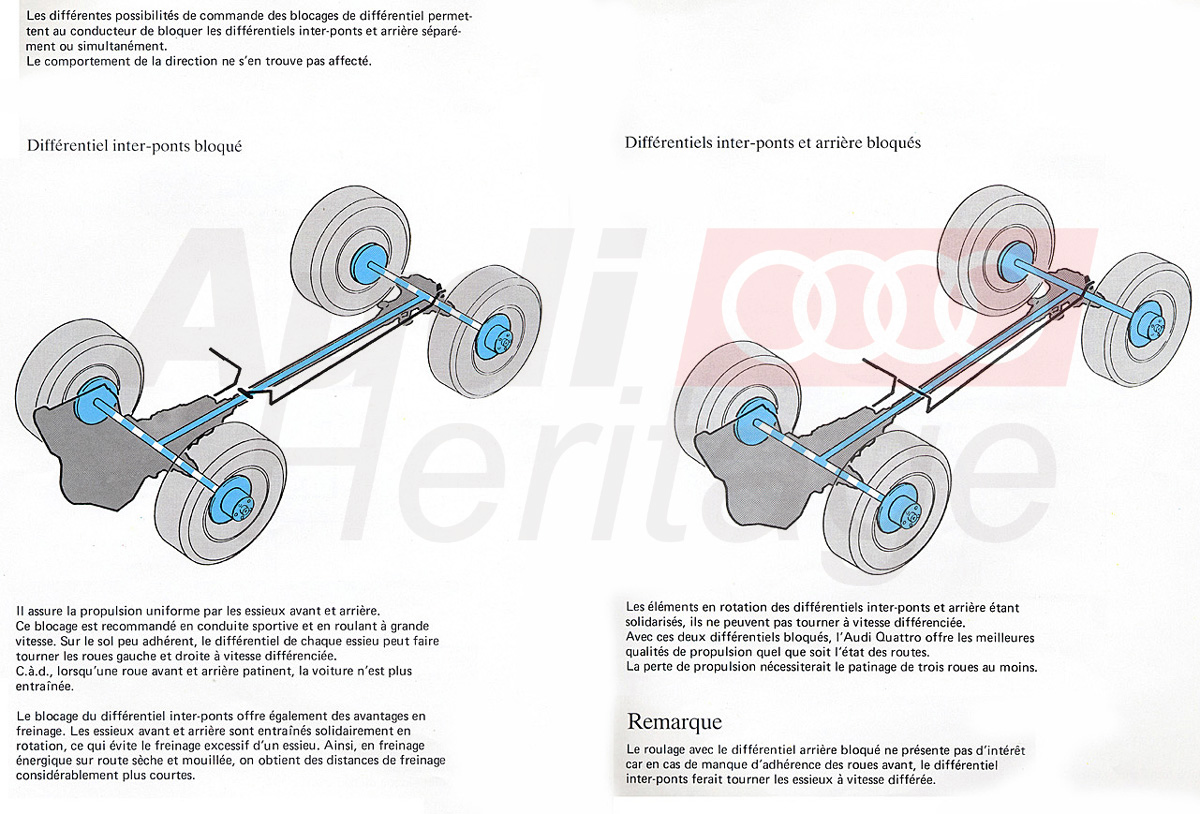

Transmission :                                                                                                        Possibilités de commande des blocages de différentiel :

ur-7ur-8

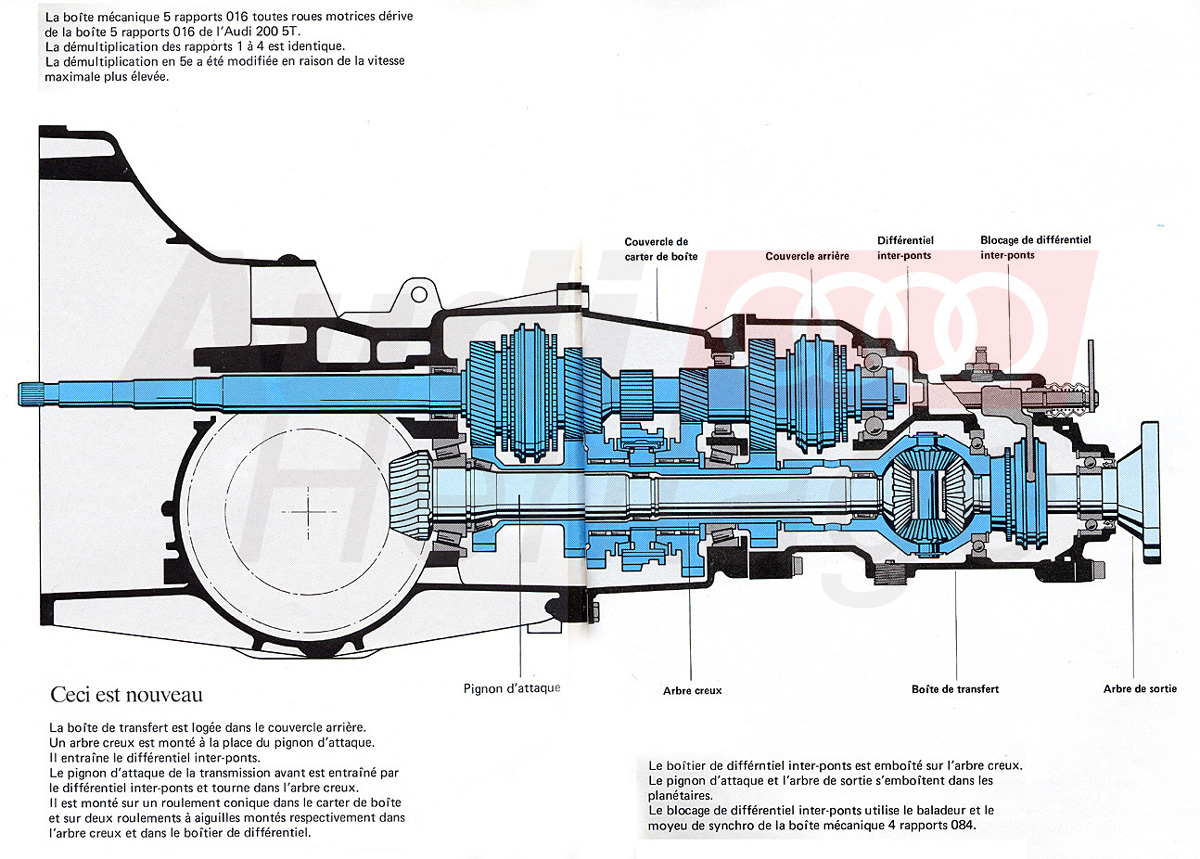

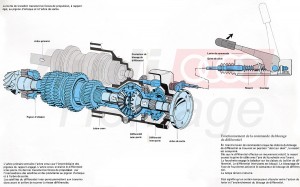

Boîte 5 vitesses 016 :                                                                                          Boîte de transfert avec blocage de différentiel :

ur-9ur-10

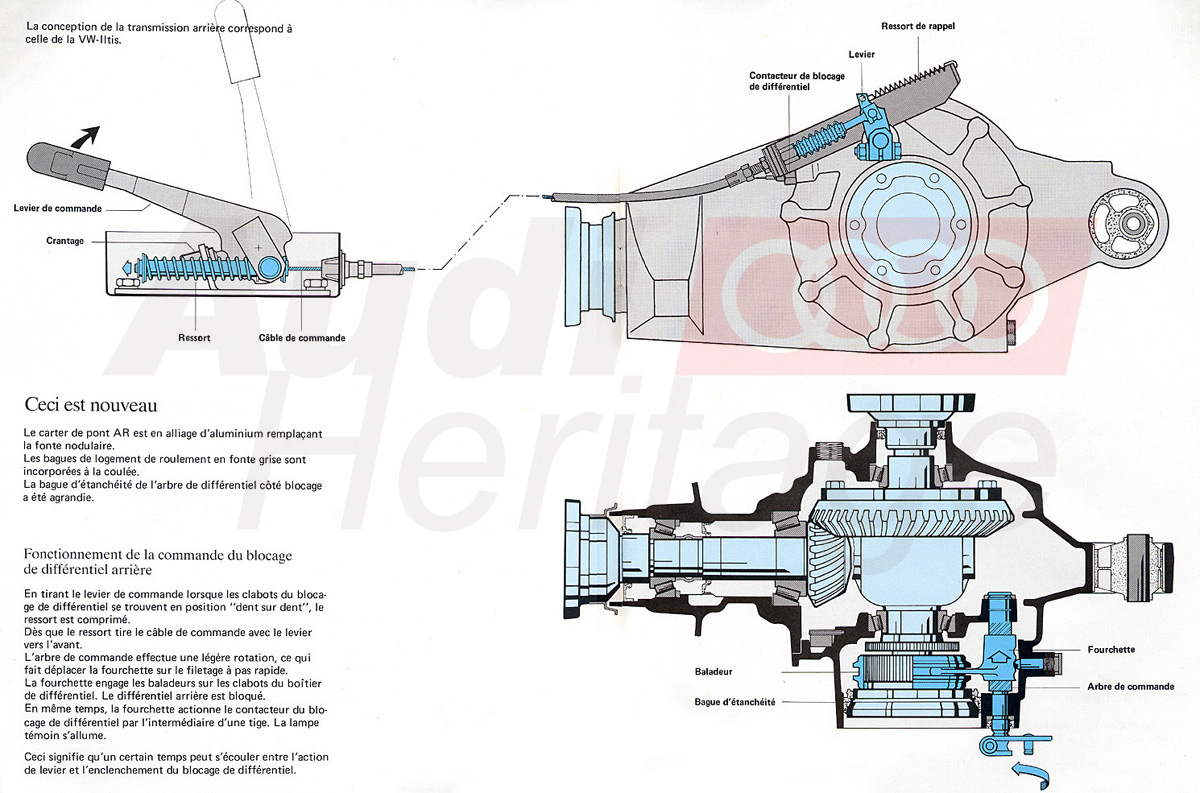

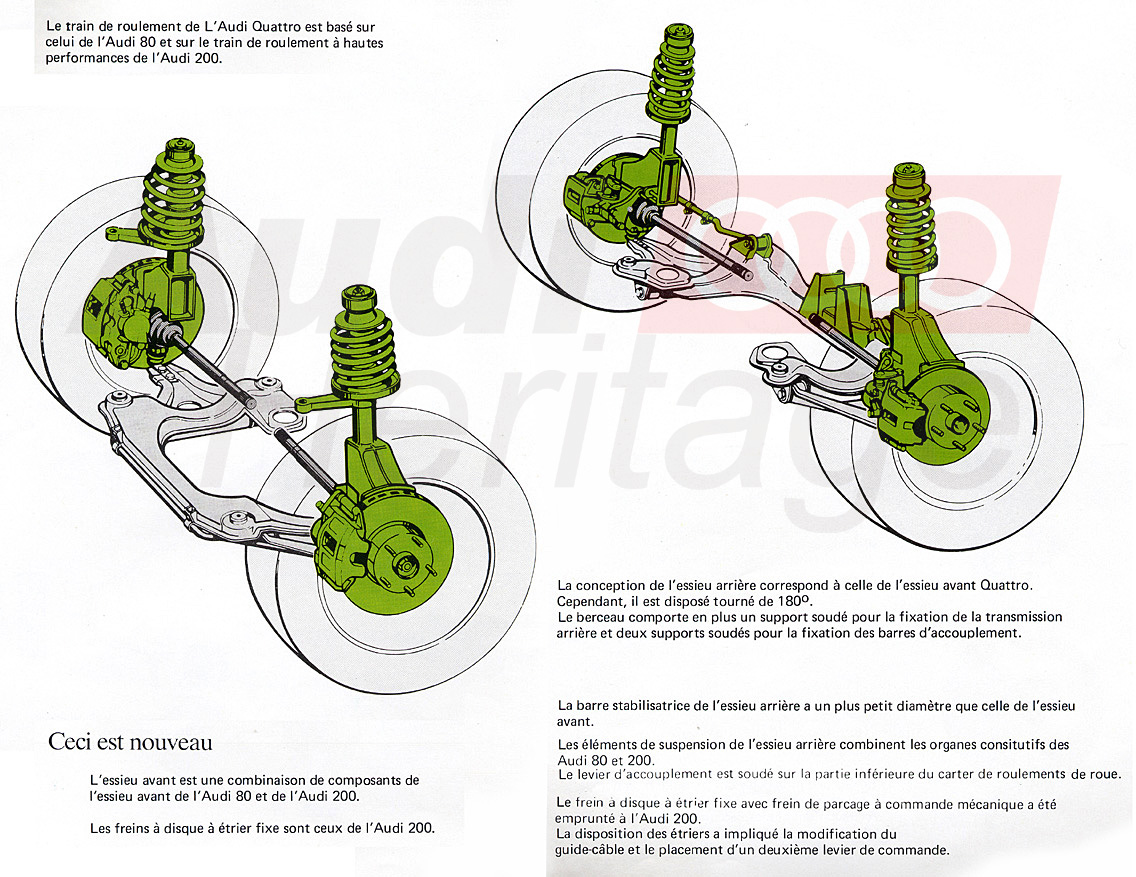

Transmission arrière avec blocage de différentiel :                               Trains avant et arrière :

ur-11ur-12
